CLASSIC 系列三坐标
- 产品名称CLASSIC 系列三坐标
- 产品编号100819011
- 产品产地贵阳
CLASSIC 系列三坐标
产品特点
◈ 采用国际先进的有限元分析技术设计，运用“精密斜梁设计技术”，使横梁重量轻、重心低、刚性强，几何精度高、运动平稳。
◈ 三轴导轨均采用高刚性、热膨胀系数小的优质花岗岩材料，具备相同的温度特性，确保了整机优良的热稳定性和长期使用的可靠性。
◈ 采用自洁式预载荷高精度空气轴承组成的静压气浮式导轨，轴承跨距大，抗角摆能力强，阻力小、无磨损、运动更平稳。
◈ 驱动系统采用国际知名品牌的高性能直流伺服电机、柔性同步齿形带传动，确保传动无噪音、快捷、平稳、精确和更长的使用寿命。
◈ Y轴采用燕尾式导轨，有效消除了运动扭摆，保证了运动时的最大刚性和任意位置的测量精度。
◈ Z轴采用气缸平衡装置，极大的提高了Z轴的定位精度及稳定性。
◈ 三轴导轨均采用高刚性、热膨胀系数小的优质花岗岩材料，具备相同的温度特性，确保了整机优良的热稳定性和长期使用的可靠性。
◈ 采用自洁式预载荷高精度空气轴承组成的静压气浮式导轨，轴承跨距大，抗角摆能力强，阻力小、无磨损、运动更平稳。
◈ 驱动系统采用国际知名品牌的高性能直流伺服电机、柔性同步齿形带传动，确保传动无噪音、快捷、平稳、精确和更长的使用寿命。
◈ Y轴采用燕尾式导轨，有效消除了运动扭摆，保证了运动时的最大刚性和任意位置的测量精度。
◈ Z轴采用气缸平衡装置，极大的提高了Z轴的定位精度及稳定性。
产品用途
CLASSIC系列三坐标 是我公司最新研发的新一代高精密型三坐标测量机。采用国际先进的技术元素，其流线型的外观设计别具匠心。高精度、高速度、高性能、高稳定性是该系列产品的四大特性，配合专业全面的测量软件，可以完成高难度复杂的工件检测任务，满足高精度工件检测要求。该系列有精密手动型、精密自动型、高精度自动型，并配有各种测量行程，极大地方便了具有高精度检测要求的用户进行选择。
技术参数
CLASSIC系列精密手动型JSC___M
|
型号
|
测量范围
（mm）
|
外形尺寸
（mm）
|
机台承重
（kg）
|
示值误差
（µm）
|
探测误差
（µm）
|
|
JSC564M
|
500×600
×400
|
1046×958
×2235
|
500
|
3.0+L/200
|
3.0
|

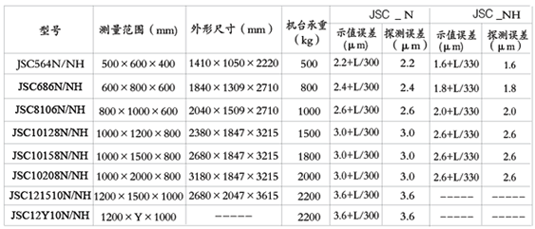

CLASSIC系列精密自动型JSC___N及高精度自动型JSC___NH
（注：JSC12Y10N/NH中Y为任意长度）
（注：JSC12Y10N/NH中Y为任意长度）
