表面粗糙度测量仪2206B型

产品名称表面粗糙度测量仪2206B型
产品编号0961
产品产地哈尔滨

产品详情

表面粗糙度测量仪2206B型

A.用途：

2206B型表面粗糙度测量仪包括粗糙度测量系统、直接轮廓测量系统和直线度测量系统，可测量平面、圆柱面、深槽、曲面的表面粗糙度、直接轮廓和直线度参数。可测最小圆柱外径3mm，最小内孔直径6mm。用直线度测量系统，可以测量工件表面微观起伏的高度和宽度。

B.主要技术指标：

1、测量原理：触针法，差动电感传感器;
2、垂直测量范围：4/40/400μm;
3、示值误差：≤±5%;
4、最小分辨力：0.001μm
5、取样长度：0.08,0.25,0.8,2.5,8mm;
6、评定长度：N倍取样长度，N=1，2，3，4，5;
7、数字滤波器：国际、相位校正、不滤波、高斯；
8、粗糙度测量参数：Ra,Rc,Rp,Rv,Rz,Rq,Rsm,Rt,Rsk,Rku,Rdq（符合GB/T 3505-2000定义）;
9、图像分析功能：轮廓曲线-NR，轮廓曲线-支承率，支承率-图表等;
10、直接轮廓测量系统的测量参数：Pa,Pc,Pp,Pv,Pz,Pq,Psm,Pt,Psk,Pku,Pdq（符合GB/T 3505-2000定义）; 11、直线度测量系统的测量参数：Pt,Pp,Pv,|X2--X1|,|Y2-Y1|；
12、轮廓图形的垂直放大倍率：10，100，200，500，1000，2000，5000，10000，20000，50000，100000，200000；
13、轮廓图形的水平放大倍率：2，5，10，20，50，100，200，500，1000，2000，5000；
14、驱动箱滑行长度：100mm;
15、驱动箱滑行速度：0.1,0.2,0.5,0.8,1mm/s
16、传感器返回形式：手动，自动；
17、基准导轨的直线性：1μm/100mm；
18、传感器测针：金刚石圆锥，锥角90°，针尖半径2μm;
19、立柱结构：滚动丝杠升降系统，快慢速机动升降，自动对准零位;
20、立柱上升高度：480mm;
21、工作底台：450mm×600mm 大理石平台。

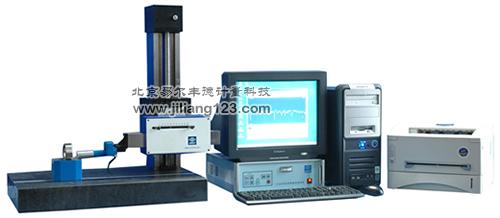

C.仪器的组成：

1.基本配置：

●立柱
●驱动箱
●传感器（标准、刚性）
●电箱
●微机、打印机
●V型工作台
●微型工作台
●调斜工作台

2.可选附件：（价格另议）

●深槽粗糙度传感器
●圆弧粗糙度传感器
●小孔粗糙度传感器
●万向工作台
●平口钳
●轮廓仪专用底台

D.仪器外形尺寸与重量：

仪器净重..................................260kg
仪器毛重..................................360kg
仪器外形尺寸...............1620mm×420mm×640mm
包装外形尺寸.............1590mm×1150mm×1065mm

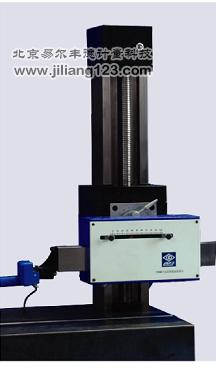

可以用刚性传感器测量直接轮廓和直线度参数。	驱动箱带有行程100mm的精密导轨，为直接廓测量和直线度测量提供了高精度测量基准。	驱动箱可机动升降，传感器可自动对准零位。驱动箱可以左右偏摆45°，方便测量。
可配置圆弧传感器，测量曲率半径不小于 5mm的曲面粗糙度。	用直线度测量系统测量电路板表面铜箔线的宽度和厚度。	驱动箱可机动升降，传感器可自动对准零位。驱动箱可以左右偏摆45°，方便测量。
用直线度测量系统测量沟槽的宽度和深度。	用圆弧传感器测量Ra≥0.02μm的光滑圆球的表面粗糙度。	可配置深槽传感器，测量槽宽不小于5mm，槽深不大于10mm的沟槽粗糙度。
