表面粗糙度测量仪 2205型

产品名称表面粗糙度测量仪 2205型
产品编号0964
产品产地哈尔滨

产品详情

表面粗糙度测量仪 2205型

A.用途:　　

本仪器是评定零件表面质量的台式粗糙度仪。可对多种零件表面的粗糙度进行测量，包括平面、斜面、外圆柱面，内孔表面，深槽表面及轴承滚道等，实现了表面粗糙度的多功能精密测量。

B.主要技术指标：

1、测量原理：触针法，差动电感传感器;
2、测量范围：位移的量程:4,20,100,500μm;
　　　　　　 Ra的量程:0.2,1,10,50μm;
3、示值误差：≤±5%;
4、最小分辨力：0.001μm
5、取样长度：0.25,0.8,2.5mm;
6、评定长度：N倍取样长度，N=1，2，3，4，5;
7、数字滤波器：国际、相位校正、不滤波;
8、测量参数：Ra,Ry,Rp,Rv,Rz,Rt,Rq,Rpm,Rvm,Rtm,R3z,R3y,λa,λq,△a,△q,Sm,S,Sk,Rku,Hsc,Pc,tp;
9、轮廓图形：直接轮廓、滤波轮廓、tp曲线，幅度分布曲线;
10、轮廓图形的垂直放大倍率： 10，100，200，500，1000，2000，5000，10000，20000，50000，100000，200000；
11、轮廓图形的水平放大倍率：2，5，10，20，30，40，50，100，200，500，1000，2000，5000，10000；
12、驱动箱滑行长度：40mm;
13、驱动箱滑行速度：1mm/s;
14、传感器返回形式：手动；
15、传感器测针：金刚石圆锥，锥角90°，针尖半径2μm;
16、立柱结构：手动升降;
17、立柱垂直测量高度：300mm;
18、工作底台：400mm×600mm 大理石平台。

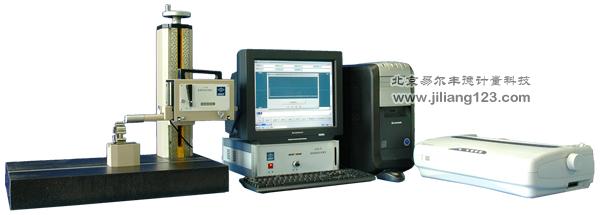

C.仪器的组成：

1.基本配置：

●立柱
●驱动箱
●传感器（标准、深槽）
●直线附件
●电箱
●微机、打印机
●V型工作台
●调斜工作台

2.可选附件：（价格另议）

●平口钳
●圆弧粗糙度传感器
●小孔粗糙度传感器
●微调工作台
●万向工作台
●轮廓仪专用底台

D.仪器外形尺寸与重量：

仪器净重....................................250kg
仪器毛重....................................350kg
仪器外形尺寸.................1620mm×420mm×640mm
包装外形尺寸...............1590mm×1150mm×1065mm

传感器采用金钢石测针，测力小，精度高，寿命长。	可测最小内孔6mm
驱动箱行程40mm，传感器手动返回。	利用直线附件，可以测量行程不小于3mm的表面。
