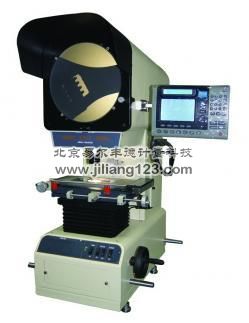

JT300 φ300数字式投影仪

  • 产品名称JT300 φ300数字式投影仪
  • 产品编号
  • 产品产地贵阳

   典型测量对象有:在汽车制造业,检测各种传动轴、支承轴、电机轴承、内部锻造品、阀门、刹车片、管状零件、转向器、油嘴等工件的尺寸;在电子行业,检测各种电子连接器、电路板、手机外壳、手机按键、视频头、排插座、灯源等零件轮廓和孔位尺寸;在塑料橡胶业,检测各种橡胶圈、橡胶棒、橡胶辊等塑料制品的参数;在机械制造业,检测各种螺纹、螺丝、电机叶片、齿轮、机床刀具等产品的各种形状尺寸;在钟表行业,检测各种表内轴承、齿轮、机芯、指针等零件的尺寸和外形轮廓。在航空航天业,检测各种飞机叶轮、叶片、电控工件、发动机轴承等轮廓尺寸。

采用圆弧曲线造型,仪器美观,使用方便。

升降系统采用直线导轨和无干涉螺母,使升降传动更舒适、更稳定。

反光镜运用专利镀膜工艺,防尘效果更好。

透射照明亮度分高低两档可调,适应不同工件的测量需求。

采用进口高亮度、长寿命卤钨灯,满足长时间使用需求。

光学系统品质优良,物镜成像清晰,放大倍率准确。

轴流风机双向散热,提供超强散热能。

投影屏

投影屏尺寸: φ300mm

投影屏旋转范围: 0°~360°

旋转角度显示当量 : 1′

旋转角度准确度:     6′

类型 小型 大型
台面尺寸(mm) 350×202 400×225
测量范围(mm) 150×100 200×100
调焦范围(mm) 0~90 0~90
分辨率(mm) 0.001 0.001
仪器准确度

3+L/75μm(其中L为测量长度,单位:mm)

3+L/75μm(其中L为测量长度,单位:mm)

工作台承重(kg) 5 5

物镜

物镜放大率 10× 20× 50× 100×
物镜物方视场 φ30mm  φ15mm  φ6mm  φ3mm
物镜工作距离 75mm 69mm 44mm 26mm

放大倍率误差:0.08%

照明光源

透射照明  12V 100W卤钨灯

反射照明  24V 150W卤钨灯

使用环境

室温20℃±5℃,相对湿度40%-70%RH

仪器的外形尺寸(mm):长 694×宽 380×高 1065

仪器质量:180kg
